КЛАПАНЫ 19Ч21БР
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Описание
Клапан обратный поворотный 19ч21бр чугунный предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Рабочая среда | Вода, пар, нефть и некоррозионно-агрессивные жидкости |
| Температура рабочей среды | До +225°С |
| Давление номинальное PN | 1,6 МПа (DN 50–250); 1,0 МПа (DN 300–600) |
| Присоединение | Бесфланцевое (межфланцевое), стяжными шпильками |
| Материал корпуса | Серый чугун СЧ18 |
| Класс герметичности | D по ГОСТ 9544-93 |
| Управление | Автоматическое |
| Средний срок службы | Не менее 5 лет |
| Диаметр номинальный DN | 50–600 мм |

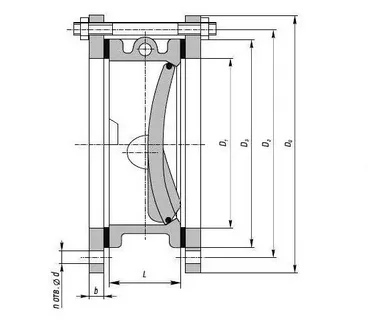

ЧЕРТЁЖ
Габаритные размеры
| DN | L, мм | H, мм | D, мм | Масса, кг |
| 50 | 60 | 108 | 160 | 2,4 |
| 80 | 70 | 125 | 195 | 4,9 |
| 100 | 80 | 136 | 215 | 6,0 |
| 150 | 100 | 160 | 280 | 11,6 |
| 200 | 140 | 208 | 335 | 25,7 |
| 250 | 150 | 220 | 405 | 33,7 |
| 300 | 130 | 190 | 440 | 43,6 |
| 400 | 170 | 230 | 565 | 127 |
| 500 | 200 | 270 | 670 | 180 |
| 600 | 240 | 340 | 780 | 229 |
Запросить коммерческое предложение
Расчет КП займет не более 1-го рабочего дня
