КЛАПАНЫ 19С73НЖ
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Описание
Клапан обратный поворотный 19с73нж из нержавеющей стали предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Рабочая среда | Нефтепродукты |
| Температура рабочей среды | От -100 до +450°С |
| Температура окружающей среды | От -40 до +40°С |
| Давление номинальное PN | 16,0 МПа (160 кгс/см²) |
| Присоединение | Фланцевое по ГОСТ 12815-80 |
| Привод | Автоматический |
| Направление потока | Под захлопку (по стрелке на корпусе) |
| Класс герметичности | А по ГОСТ 9544-93 |
| Материал корпуса | Сталь 12Х18Н9ТЛ |
| Средний срок службы | Не менее 15 лет |
| Гарантийная наработка | 1800 циклов |
| Стандарт | ТУ 26-07-1423-87 |

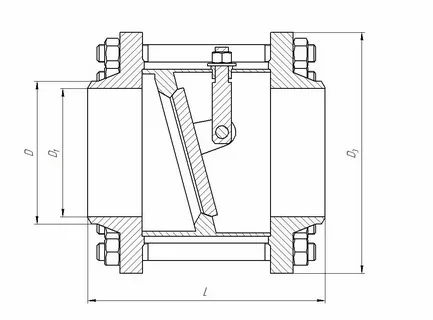

ЧЕРТЁЖ
Габаритные размеры
| DN | PN 16 кгс/см2 | |||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) |
| 50 | 58 | 49 | 160 | 185 | 80 | 9 |
| 80 | 90 | 78 | 195 | 195 | 120 | 17 |
| 100 | 110 | 96 | 215 | 210 | 140 | 20 |
| 150 | 161 | 146 | 280 | 240 | 160 | 43 |
| 200 | 222 | 202 | 335 | 385 | 205 | 80 |
| 250 | 278 | 254 | 405 | 340 | 225 | 110 |
| 300 | 330 | 303 | 460 | 340 | 280 | 160 |
| 400 | 432 | 395 | 580 | 510 | 390 | 430 |
| PN: 25 кгс/см2 | ||||||
| 50 | 58 | 49 | 160 | 185 | 80 | 10 |
| 80 | 90 | 78 | 195 | 200 | 120 | 19 |
| 100 | 110 | 96 | 230 | 230 | 140 | 25 |
| 150 | 161 | 146 | 300 | 260 | 160 | 45 |
| 200 | 222 | 202 | 360 | 385 | 205 | 92 |
| 250 | 278 | 254 | 425 | 340 | 225 | 120 |
| 300 | 330 | 303 | 485 | 370 | 280 | 165 |
| 400 | 432 | 398 | 610 | 540 | 390 | 475 |
| PN: 40 кгс/см2 | ||||||
| 50 | 58 | 48 | 160 | 185 | 80 | 10 |
| 80 | 90 | 78 | 195 | 200 | 120 | 22 |
| 100 | 110 | 96 | 230 | 230 | 140 | 25 |
| 150 | 161 | 145 | 300 | 260 | 160 | 49 |
| 200 | 222 | 200 | 375 | 385 | 205 | 92 |
| 250 | 278 | 252 | 445 | 340 | 225 | 150 |
| 300 | 330 | 301 | 510 | 370 | 280 | 170 |
| 400 | 432 | 398 | 655 | 540 | 390 | 490 |
