Клапан запорный игольчатый 14нж17р из нержавеющей стали предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.

Технические характеристики

Диаметр номинальный DN	10-100 мм
Материал корпуса, крышки	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, GGG50
Материал сильфон	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, EPDM + (основание GGG50)
Материал материал золотника	20, 20Х13, 35Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, 12Х18Н10Т
Материал уплотнение в затворе	Техническая резина
Материал уплотнение по штоку	Сильфонное
Рабочая среда	Жидкость, пар, воздух, газ инертный, жидкие агрессивные среды (растворы солей, минеральные и органические растворители, окислители и др.) по отношению, к которым материалы деталей коррозионностойки
Назначение	Клапан 14нж17р сильфонный запорный фланцевый, имеющий сильфон с дублирующим сальником для повышенной герметизации штока от воздействия внешней среды, устанавливается в системных трубопроводах в качестве запорного устройства для перекрывания воды, пара, нефтепродуктов, газа и других сред.
Температура рабочей среды	до +50
Климатическое исполнение	УХЛ1
Герметичность затвора	Класс А по ГОСТ 9544-2015
Тип присоединения	фланцевое
Управление	Ручное, маховиком
Средний срок службы	Не менее 10 лет
Средний ресурс	3000 циклов

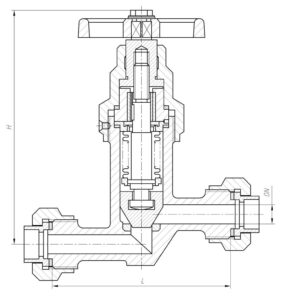

ЧЕРТЁЖ

Габаритные размеры

DN	Н	Lстр	L	L1	H1
15	24	130	198	146	175
20	35	150	262	146	236
25	40	160	262	146	238
32	45	180	275	200	245
40	55	200	280	200	251
50	65	230	298	200	258
65	84	290	367	260	314
80	95	310	399	320	344

Сертификат Соответствия №0003585

Сертификат ISO 9001

Декларация ТР ТС 010

4 Декларация ТР ТС 010 (5Д)
