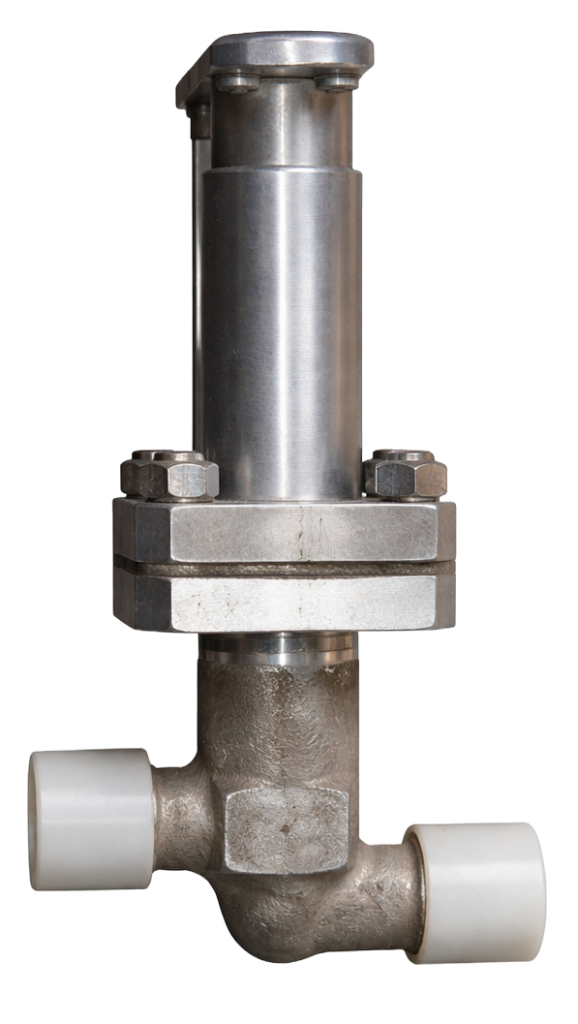

Клапан запорный игольчатый 14с917ст стальной предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.

Технические характеристики

Диаметр номинальный DN	10-80 мм
Материал корпуса, крышки	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, GGG50
Материал сильфон	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, EPDM + (основание GGG50)
Материал материал золотника	20, 20Х13, 35Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, 12Х18Н10Т
Материал уплотнение в затворе	Техническая резина
Материал уплотнение по штоку	Сильфонное
Рабочая среда	Жидкость, пар, воздух, газ инертный, жидкие агрессивные среды (растворы солей, минеральные и органические растворители, окислители и др.) по отношению, к которым материалы деталей коррозионностойки
Назначение	Клапан 14нж917р28-4р сильфонный запорный фланцевый, имеющий сильфон с дублирующим сальником для повышенной герметизации штока от воздействия внешней среды, устанавливается в системных трубопроводах в качестве запорного устройства для перекрывания воды, пара, нефтепродуктов, газа и других сред.
Температура рабочей среды	до +50
Климатическое исполнение	УХЛ1
Герметичность затвора	Класс А по ГОСТ 9544-2015
Тип присоединения	фланцевое
Управление	Под электропривод
Средний срок службы	Не менее 10 лет
Средний ресурс	3000 циклов

ЧЕРТЁЖ

Габаритные размеры

DN	Н	Lстр	L	L1	H1	H3
15	24	130	198	146	175	517
20	35	150	262	146	236	528
25	40	160	262	146	238	525
32	45	180	275	200	245	778
40	55	200	280	200	251	771
50	65	230	298	200	258	800
65	84	290	367	260	314	830
80	95	310	399	320	344	848
100	120	350	446	320	376	795
125	150	400	635	500	539	1027
150	175	480	661	500	553	1015
