КЛАПАНЫ 16НЖ10П
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание

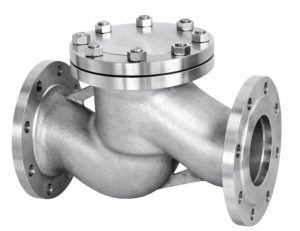

Клапан обратный 16нж10п из нержавеющей стали предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 15-50 мм |
| Давление номинальное PN | 1,6 МПа (16 кгс/см²) |
| Материал корпуса | Сталь 20-20Л |
| Материал захлопка со штоком | 12Х18Н10Т |
| Материал седло с наплавкой | Сталь 20 |
| Материал втулка ограничительная | 12Х18Н10Т |
| Материал гайка прижимная | Сталь 20 |
| Материал гайка | Сталь 35 |
| Материал шпилька | Сталь 45 |
| Материал прокладки | Паронит ПМБ |
| Материал кольцо стопорное | Сталь пружинная |
| Материал пружина | 12Х18Н10Т |
| Материал фланец | Сталь 20-20Л |
| Рабочая среда | Вода, пар, водогазонефтяные смеси, жидкие и газообразные нефтепродукты неагрессивные к материалам основных деталей |
| Установочное положение на трубопроводе | По направлению движения среды |
| Управление | Автоматическое |
| Температура рабочей среды | От -40 до +425°С |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Срок службы | 20 лет |
ЧЕРТЁЖ
Габаритные размеры
| DN, мм | L, мм | H, мм | b, мм | Масса, не более , кг |
|---|---|---|---|---|
| 25 | 160 | 85 | 14 | 4,0 |
| 32 | 180 | 105 | 15 | 5,0 |
Размеры для DN 40 — по запросу
