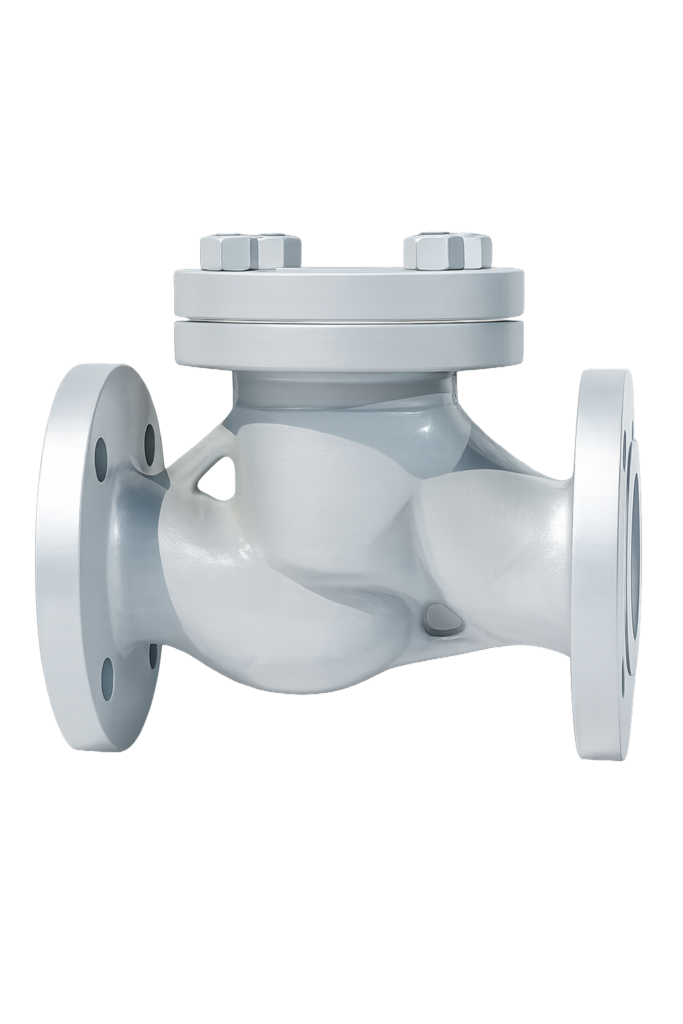

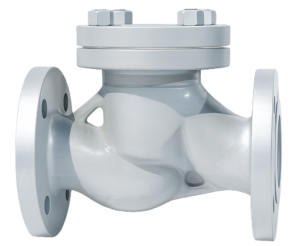

КЛАПАНЫ 16С10П
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание
Клапан обратный 16с10п стальной предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 15-50 мм |
| Давление номинальное PN | 1,6 МПа (16 кгс/см²) |
| Материал корпуса | Сталь 20-20Л |
| Материал захлопка со штоком | 12Х18Н10Т |
| Материал седло с наплавкой | Сталь 20 |
| Материал втулка ограничительная | 12Х18Н10Т |
| Материал гайка прижимная | Сталь 20 |
| Материал гайка | Сталь 35 |
| Материал шпилька | Сталь 45 |
| Материал прокладки | Паронит ПМБ |
| Материал кольцо стопорное | Сталь пружинная |
| Материал пружина | 12Х18Н10Т |
| Материал фланец | Сталь 20-20Л |
| Рабочая среда | Вода, пар, водогазонефтяные смеси, жидкие и газообразные нефтепродукты неагрессивные к материалам основных деталей |
| Установочное положение на трубопроводе | По направлению движения среды |
| Управление | Автоматическое |
| Температура рабочей среды | От -40 до +425°С |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Срок службы | 20 лет |

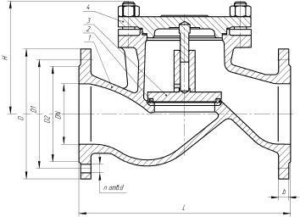

ЧЕРТЁЖ
Габаритные размеры
| DN | L, мм | H, мм | D, мм | Масса, кг |
| 10 | 130 | 77 | 90 | 3,0 |
| 15 | 130 | 77 | 95 | 3,2 |
| 20 | 150 | 77 | 105 | 4,0 |
| 25 | 160 | 80 | 115 | 6,0 |
| 32 | 180 | 85 | 135 | 7,0 |
| 40 | 200 | 95 | 145 | 12,0 |
| 50 | 230 | 115 | 165 | 15,0 |
| 65 | 290 | 140 | 185 | 25,0 |
| 80 | 310 | 170 | 195 | 34,0 |
| 100 | 350 | 200 | 215 | 39,0 |
| 125 | 400 | 230 | 245 | 55,0 |
| 150 | 480 | 255 | 280 | 70,0 |
| 200 | 600 | 285 | 335 | 105,0 |
