КЛАПАНЫ 17С17НЖ
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание

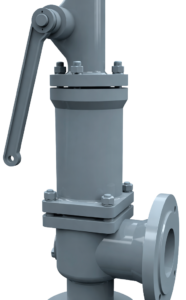

Клапан предохранительный 17с17нж из нержавеющей стали предназначен для установки на трубопроводах. Изготавливается в соответствии с ТУ 28.14.13-001-09610444-2023. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 25-100 мм |
| Давление номинальное PN | 4,0 МПа (40 кгс/см²) |
| Температура рабочей среды | От -40 до +425°С |
| Рабочая среда | Вода, пар, газ, нефть |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Срок службы | 20 лет |
| Материал корпуса | 25Л, 20Л, 20ГЛ |

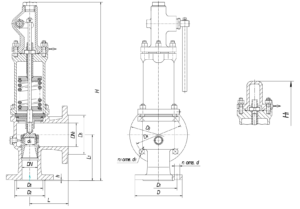

ЧЕРТЁЖ
Габаритные размеры
| DN, мм | H, мм | Lстр, мм | L, мм | L1, мм | H1, мм | H2, мм | H3, мм |
|---|---|---|---|---|---|---|---|
| 06 | 10 | 100 | 141 | 80 | 126 | 151 | — |
| 10 | 24 | 115 | 198 | 146 | 175 | 287 | 517 |
| 15 | 24 | 130 | 198 | 146 | 175 | 287 | 517 |
| 20 | 35 | 150 | 262 | 146 | 236 | 273 | 528 |
| 25 | 40 | 160 | 262 | 146 | 238 | 270 | 525 |
| 32 | 45 | 180 | 275 | 200 | 245 | 255 | 778 |
| 40 | 55 | 200 | 280 | 200 | 251 | 248 | 771 |
| 50 | 65 | 230 | 298 | 200 | 258 | 272 | 800 |
| 65 | 84 | 290 | 367 | 260 | 314 | 310 | 830 |
| 80 | 95 | 310 | 399 | 320 | 344 | 327 | 848 |
| 100 | 120 | 350 | 446 | 320 | 376 | 334 | 795 |
| 125 | 150 | 400 | 635 | 500 | 539 | 533 | 1027 |
| 150 | 175 | 480 | 661 | 500 | 553 | 520 | 1015 |
