ЗАДВИЖКИ 30Ч156Р
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание

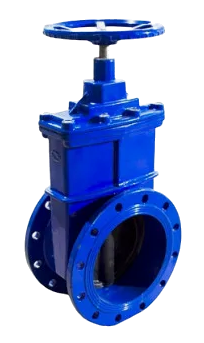

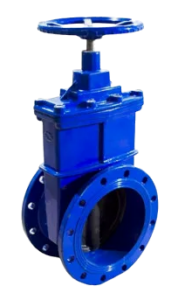

Задвижка клиновая 30ч156р чугунная с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 500-1600 мм |
| Давление номинальное PN | 1,0 МПа (10 кгс/см²) |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Особые отметки | С невыдвижным шпинделем, обрезиненным клином |
| Антикоррозионное покрытие (внутреннее и внешнее), мкм | 250 |
| Тип сальниковой втулки | резьбовая |
| Резьба шпинделя | изготовлена методом холодной накатки ГОСТ 9562-81 |
| Уплотнительные кольца штока | 2шт |
| Температура рабочей среды | От -15 до +200°С |
| Рабочая среда | Вода, пар, газ, нефть, нефтепродукты |
| Тип присоединения | Фланцевое |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Срок службы | 25 лет |
ЧЕРТЁЖ
Габаритные размеры
| DN | L | D | D1 | H | nxd | Вес |
|---|---|---|---|---|---|---|
| 50 | 150 | 165 | 125 | 210 | 4х18 | 6,5 |
| 65 | 170 | 185 | 145 | 228 | 4х18 | 9,8 |
| 80 | 180 | 200 | 160 | 245 | 8х18 | 11,7 |
| 100 | 190 | 220 | 180 | 285 | 8х18 | 13,0 |
| 125 | 200 | 250 | 210 | 320 | 8х20 | 17,0 |
| 150 | 210 | 285 | 240 | 400 | 8х22 | 24,0 |
| 200 | 230 | 340 | 295 | 490 | 12х22 | 35,5 |
| 250 | 250 | 405 | 355 | 580 | 12х26 | 60,0 |
| 300 | 270 | 460 | 410 | 695 | 12х26 | 93,0 |
| 350 | 290 | 520 | 470 | 970 | 16х26 | 162 |
| 500 | 350 | 720 | 669 | 1165 | 20х33 | 321 |
| 600 | 390 | 840 | — | 1265 | 20х33 | 415 |
