Задвижка клиновая 30ч925бр чугунная с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена электроприводом. При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.

Технические характеристики

Диаметр номинальный DN	500-2000 мм
Давление номинальное PN	2,5 МПа (25 кгс/см²)
Материал корпуса, крышки	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, СЧ20
Материал клина	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, СЧ20
Материал шпинделя	20Х13, 35Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Уплотнение сальника	ТРГ
Наплавка уплотнения	20Х13 ЦН-12М
Герметичность затвора	Класс D по ГОСТ 9544-2015
Температура рабочей среды	От -15 до +200°С
Рабочая среда	Вода, пар, газ, нефть, нефтепродукты
Тип присоединения	Фланцевое
Климатическое исполнение	У1 по ГОСТ 15150-69
Срок службы	25 лет

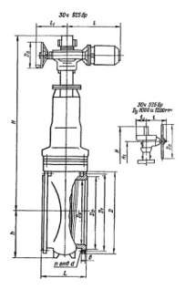

ЧЕРТЁЖ

Габаритные размеры

DN	L, мм	D, мм	D1, мм	D2, мм	b, мм	H, мм	n, шт	Масса, кг
500	350	640	600	570	23	1265	16	562
600	390	755	705	670	27	1420	20	780
800	470	975	920	880	25	1900	24	1772
1000	550	1175	1120	1080	25	2237	28	2270
1200	700	1375	1320	1280	25	3230	32	4539
1400	900	1575	1520	1480	25	3290	36	5145
1600	1000	1785	1730	1690	27	3835	40	6610
2000	1500	2190	2130	2090	29	4365	48	14015
