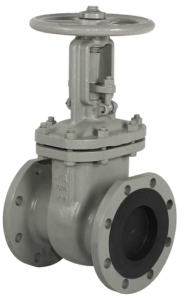

ЗАДВИЖКИ 30ЛС41НЖ
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание

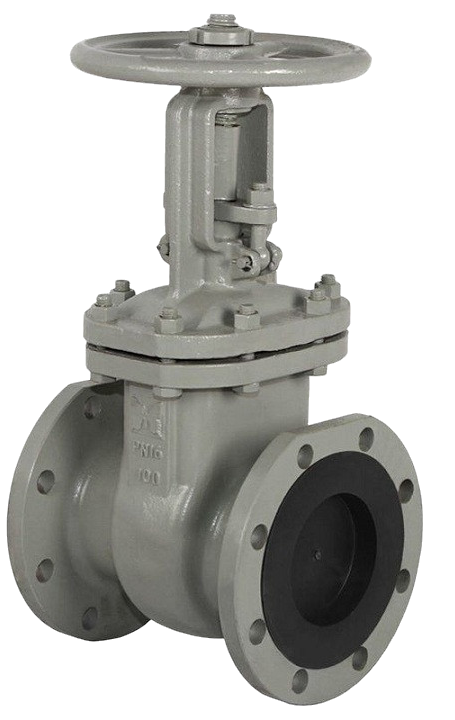

Задвижка клиновая 30лс41нж легированная стальная с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 50-1200 мм |
| Давление номинальное PN | 1,6 МПа (16 кгс/см²) |
| Температура рабочей среды | От -60 до +425°С |
| Рабочая среда | Вода, пар, газ, нефть, нефтепродукты |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Тип конструкции | Литая |
| Тип присоединения | Фланцевое |
| Вид привода | Маховик |
| Материал корпуса | 09Г2С, 20ГЛ |
| Материал шпинделя | 20Х13 |
| Уплотнение сальника | ТРГ |
| Срок службы | 25 лет |
ЧЕРТЁЖ
Габаритные размеры
| Dn | D2 | D3 | D4 | L | H | H1 | n | Н3 | Вес,кг |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 160 | 125 | 180 | — | 180 | 285 | 358 | 320 | 678 |
| 65 | 175 | 145 | 240 | — | 270 | 475 | — | 425 | — |
| 80 | 190 | 160 | 220 | — | 210 | 350 | 435 | 400 | 755 |
| 100 | 215 | 180 | 235 | — | 230 | 395 | 500 | 500 | 820 |
| 125 | 250 | 210 | 240 | — | 260 | 450 | — | 680 | — |
| 150 | 280 | 240 | 270 | — | 280 | 510 | 674 | 660 | 994 |
| 200 | 335 | 295 | 310 | — | 330 | 635 | 818 | 832 | 1138 |
| 250 | 400 | 355 | 380 | — | 450 | 750 | 969 | 990 | 1409 |
| 300 | 455 | 410 | 400 | — | 500 | 840 | 1145 | 1010 | 1588 |
| 350 | 520 | 470 | 500 | — | 550 | 1105 | 1280 | 1465 | 1755 |
| 400 | 580 | 525 | 550 | — | 600 | 1280 | 1295 | 1675 | 1902 |
| 500 | 710 | 650 | — | 600 | 700 | — | 1662 | — | 2285 |
| 600 | 840 | 770 | — | 600 | 800 | — | 1810 | — | 2430 |
| 800 | 1020 | 950 | — | — | 1000 | — | 2800 | — | 3250 |
| 1000 | 1255 | 1170 | — | — | 1200 | — | 3365 | — | 3873 |
