Описание

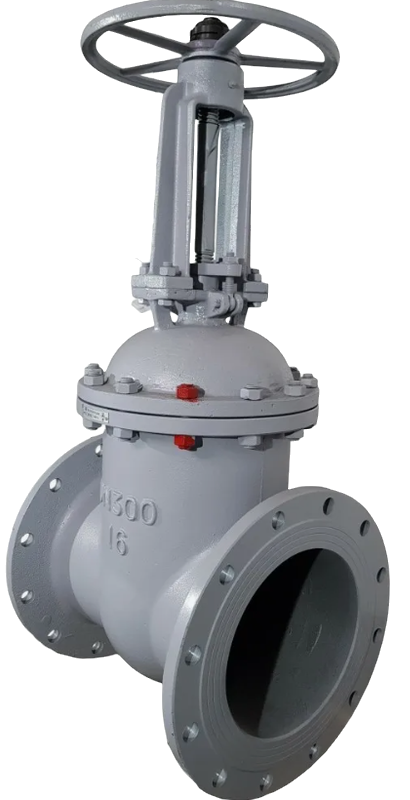

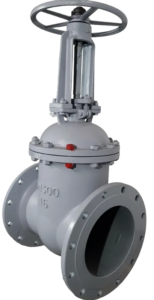

Задвижка клиновая 30лс64нж легированная стальная с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 50-1200 мм |
| Давление номинальное PN | 2,5 МПа (25 кгс/см²) |
| Температура рабочей среды | От -60 до +425°С |
| Рабочая среда | Вода, пар, газ, нефть, нефтепродукты |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Тип конструкции | Литая |
| Тип присоединения | Фланцевое |
| Вид привода | Маховик |
| Материал корпуса | 09Г2С, 20ГЛ |
| Материал шпинделя | 20Х13 |
| Уплотнение сальника | ТРГ |
| Срок службы | 25 лет |
ЧЕРТЁЖ
Габаритные размеры
| Dn | D2 | D3 | D4 | L | H, Н3 | H1 | n | d | Вес,кг |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 160 | 125 | 240 | — | 250 | 440 | 358 | 408 | 678 |
| 65 | 180 | 145 | 250 | — | 270 | 530 | 435 | 515 | 755 |
| 80 | 195 | 160 | 250 | — | 280 | 530 | 435 | 515 | 755 |
| 100 | 230 | 190 | 280 | — | 300 | 425 | 500 | 535 | 820 |
| 150 | 300 | 250 | 315 | — | 350 | 560 | 674 | 720 | 994 |
| 200 | 360 | 310 | 400 | — | 400 | 690 | 560 | 890 | 1138 |
| 250 | 425 | 370 | 450 | — | 450 | 1130 | 753 | 1219 | 1409 |
| 300 | 485 | 430 | 560 | — | 500 | 1142 | 1145 | 1442 | 1588 |
| 350 | 550 | 490 | 600 | — | 550 | 1280 | 1280 | 1610 | 1750 |
| 400 | 610 | 550 | — | 660 | 600 | — | 1415 | — | 1900 |
| 500 | 730 | 660 | — | 700 | 700 | — | 1680 | — | 2165 |
| 600 | 840 | 770 | — | 750 | 800 | — | 1810 | — | 2495 |
| 800 | 1075 | 990 | — | — | 1000 | — | 2800 | — | 3250 |
| 1000 | 1315 | 1210 | — | — | 1200 | — | 3365 | — | 3873 |
