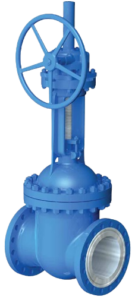

Задвижка клиновая 30нж541нж из нержавеющей стали с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.

Технические характеристики

Диаметр номинальный DN	50-1200 мм
Давление номинальное PN	1,6 МПа (16 кгс/см²)
Материал корпуса, крышки	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Материал клина	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Материал шпинделя	20Х13, 35Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Уплотнение сальника	ТРГ
Наплавка уплотнения	20Х13 ЦН-12М
Герметичность затвора	Класс А по ГОСТ 9544-2015
Установочное положение	вертикально
Температура рабочей среды	От -40 до +425°С
Рабочая среда	Вода, пар, газ, нефть, нефтепродукты
Тип присоединения	Фланцевое
Климатическое исполнение	У1 по ГОСТ 15150-69
Срок службы	25 лет

ЧЕРТЁЖ

Габаритные размеры

Dn	D2	D3	D4	L	H	H1	n	Н3	Вес,кг
50	160	125	180	—	180	285	358	320	678
65	175	145	240	—	270	475	—	425	—
80	190	160	220	—	210	350	435	400	755
100	215	180	235	—	230	395	500	500	820
125	250	210	240	—	260	450	—	680	—
150	280	240	270	—	280	510	674	660	994
200	335	295	310	—	330	635	818	832	1138
250	400	355	380	—	450	750	969	990	1409
300	455	410	400	—	500	840	1145	1010	1588
350	520	470	500	—	550	1105	1280	1465	1755
400	580	525	550	—	600	1280	1295	1675	1902
500	710	650	—	600	700	—	1662	—	2285
600	840	770	—	600	800	—	1810	—	2430
800	1020	950	—	—	1000	—	2800	—	3250
1000	1255	1170	—	—	1200	—	3365	—	3873
