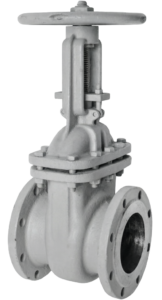

Задвижка клиновая 30нж915нж из нержавеющей стали с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.

Технические характеристики

Диаметр номинальный DN	50-700 мм
Давление номинальное PN	4,0 МПа (40 кгс/см²)
Материал корпуса, крышки	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, СЧ20
Материал клина	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, СЧ20
Материал шпинделя	20Х13, 35Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Уплотнение сальника	ТРГ
Наплавка уплотнения	20Х13 ЦН-12М
Герметичность затвора	Класс D по ГОСТ 9544-2015
Температура рабочей среды	От -40 до +425°С
Рабочая среда	Вода, пар, газ, нефть, нефтепродукты
Тип присоединения	Фланцевое
Климатическое исполнение	У1 по ГОСТ 15150-69
Срок службы	25 лет

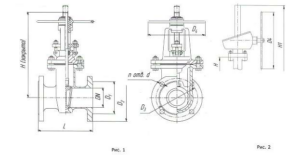

ЧЕРТЁЖ

Габаритные размеры

Dn	D2	D3	D4	L	H=Н3	n	d	Вес, кг
50	150	125	230	—	250	320	280	4
65	180	145	290	—	290	465	435	8
80	195	160	290	—	310	465	435	8
100	230	190	320	—	350	500	475	8
150	300	250	315	—	450	665	640	8
200	375	320	480	—	550	788	1325	12
250	445	385	450	—	650	1200	1400	12
300	510	450	560	—	750	1380	1655	16
350	570	510	600	—	850	1415	1790	16
400	660	585	—	660	950	1600	2090	16
