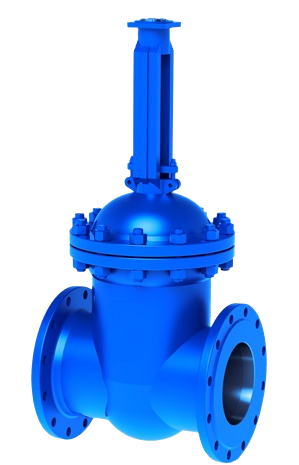

Задвижка клиновая 30нж941нж из нержавеющей стали с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.

Технические характеристики

Диаметр номинальный DN	50-1200 мм
Давление номинальное PN	1,6 МПа (16 кгс/см²)
Материал корпуса, крышки	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Материал клина	20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Материал шпинделя	30Х13, 35Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L
Уплотнение сальника	ТРГ, МС-133
Наплавка уплотнения	20Х13 ЦН-12М
Температура рабочей среды	От -40 до +425 (с)
Герметичность затвора	Класс А по ГОСТ 9544-2015
Тип конструкции	литая
Направление потока	двустороннее
Тип присоединения	фланцевое
Вид привода	под привод
Климатическое исполнение	У1
Крутящий момент	100н*м
Установочное положение	вертикально
Рабочая среда	Вода, пар, газ, нефть, нефтепродукты
Срок службы	25 лет

ЧЕРТЁЖ

Габаритные размеры

Dn	D2	D3	D4	L	H	H1	n	Н3	Вес,кг
50	160	125	180	—	180	300	358	360	678
65	180	146	210	—	210	340	—	440	—
80	195	160	220	—	210	360	435	440	755
100	215	180	235	—	230	398	500	510	820
125	245	210	240	—	260	482	—	712	—
150	280	240	270	—	280	550	674	710	994
200	335	295	320	—	330	657	818	847	1138
250	400	355	380	—	450	720	969	940	1409
300	455	410	410	—	500	850	1145	1120	1588
350	520	470	500	—	550	1045	1280	1835	1755
400	580	535	500	—	600	1200	1200	1575	1540
500	710	650	—	630	700	—	1550	—	1970
600	840	770	—	630	800	—	1810	—	2430
800	1020	950	—	—	1000	—	2800	—	3250
1000	1255	1170	—	—	1200	—	3365	—	3873
