ЗАДВИЖКИ 30С15НЖ
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание

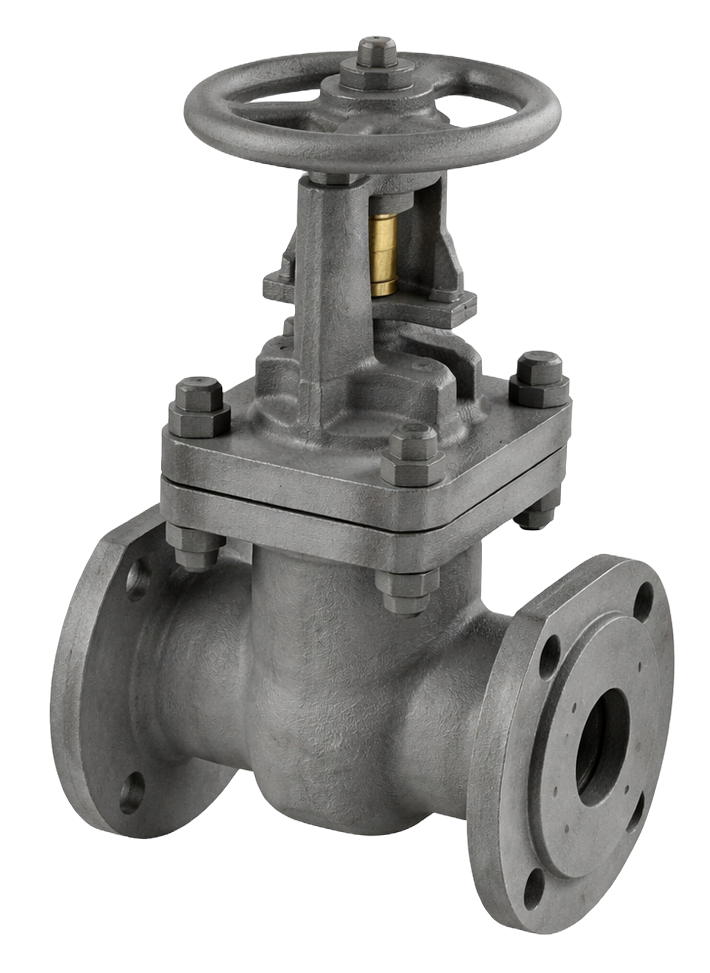

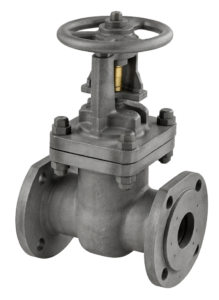

Задвижка клиновая 30с15нж из нержавеющей стали с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 50-600 мм |
| Давление номинальное PN | 4,0 МПа (40 кгс/см²) |
| Температура рабочей среды | От -40 до +425°С |
| Рабочая среда | Вода, пар, газ, нефть, нефтепродукты |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Тип конструкции | Литая |
| Тип присоединения | Фланцевое |
| Вид привода | Маховик |
| Материал корпуса | 25Л, 20ГЛ, 09Г2С |
| Материал шпинделя | 20Х13 |
| Уплотнение сальника | ТРГ |
| Срок службы | 25 лет |
ЧЕРТЁЖ
Габаритные размеры
| Dn | D2 | D3 | D4 | L | H | n | d | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 50 | 160 | 125 | 230 | — | 215 | 380 | 405 | 4 |
| 65 | 180 | 145 | 290 | — | 290 | 465 | 435 | 8 |
| 80 | 195 | 160 | 290 | — | 310 | 465 | 435 | 8 |
| 100 | 230 | 190 | 320 | — | 350 | 500 | 475 | 8 |
| 150 | 300 | 250 | 315 | — | 450 | 665 | 640 | 8 |
| 200 | 375 | 320 | 420 | — | 550 | 835 | 1325 | 12 |
| 250 | 445 | 385 | 450 | — | 650 | 1200 | 1400 | 12 |
| 300 | 510 | 450 | 560 | — | 750 | 1380 | 1655 | 16 |
| 350 | 570 | 510 | 600 | — | 850 | 1415 | 1790 | 16 |
| 400 | 660 | 585 | — | 660 | 950 | 1600 | 2090 | 16 |
