ЗАДВИЖКИ 31НЖ45НЖ
- Гарантийный срок: 1 год
- Легкий и беспроблемный возврат НДС
- Перетачиваем изделия и фланцы под нужное исполнение
- Проконсультируем и рассчитаем изготовление по вашим чертежам или ТЗ
- Подскажем оптимальное исполнение под среду, температуру и давление
- Если нужно изготовим прототип и проведем испытания
- Предоставим документы под отгрузку и приемку по вашим требованиям
Стоимость товаров может отличаться от указанной. Уточнить точную цену вы всегда можете, обратившись к нашему специалисту.
Описание
Задвижка клиновая 31нж45нж из нержавеющей стали с фланцевым присоединением предназначена для установки на трубопроводах в качестве запорного устройства. Оснащена ручным управлением (маховик). При необходимости мы можем изготовить нестандартную трубопроводную арматуру по предоставленным чертежам или образцам заказчика.
Технические характеристики
| Диаметр номинальный DN | 15-200 мм |
| Давление номинальное PN | 16,0 МПа (160 кгс/см²) |
| Материал корпуса, крышки | 20, 20Л, 25Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L, 08Х18Н10Т |
| Материал клина | 20, 20Л, 25Л, 20ГЛ, 09Г2С, 30Х13, 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L |
| Материал шпинделя | 20Х13, 30Х13, 40Х13, 12Х18Н10Т, 45Х14Н14В2М, 12Х18Н10МЗТЛ, AISI 304/304L, AISI316/316L |
| Уплотнение сальника | ТРГ |
| Наплавка уплотнения | 20Х13 ЦН-12М |
| Герметичность затвора | Класс А по ГОСТ 9544-2015 |
| Температура рабочей среды | От -40 до +425°С |
| Рабочая среда | Вода, пар, газ, нефть, нефтепродукты |
| Тип присоединения | Фланцевое |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Срок службы | 25 лет |

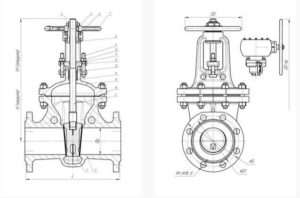

ЧЕРТЁЖ
Габаритные размеры
| DN | L | D | D1 | n | Do | H | H1 | H2 | H3 | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | — | 300 | 145 | 145 | 4 | 200 | 300 | 360 | — | 290 | 26 |
| 80 | — | 390 | 230 | 180 | 8 | — | 500 | — | 400 | 26 | 91 |
| 100 | — | 450 | 265 | 210 | 8 | 200 | 550 | 65 | — | 535 | 30 |
| 150 | — | 559 | 350 | 290 | 12 | 320 | 70 | 905 | 925 | 725 | 33 |
| 200 | — | 660 | 430 | 360 | 12 | 320 | 1070 | 1262 | 1280 | 1055 | 36 |
| 250 | — | 787 | 500 | 430 | 12 | — | 1524 | 1545 | 1225 | 39 | 430 |
